EL-1663D-A雙天線無線模組說明書
版本號：VER1.0
易聯電子已有多年的無線與GSM應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。
經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。
目錄
1.EL-1663D-A系列模組說明... 3
2.SI4463主要特性... 4
3.EL-1663D-A的應用... 4
4.SI4463與SI4432的比較... 5
5.EL-1663D-A雙天線的優勢... 5
6.測試環境與情況... 6
7.EL-1663D-A模組的外形圖:. 6
8.EL-1663D-A雙天線模組的外形尺寸圖:. 7
9.EL-1663D-A雙天線模組的管腳定義（模塊正視）... 8
10.可選配的天線... 9
11.定購信息... 10
1.EL-1663D-A系列模組說明
EL_1663D_A是一款輸出功率為100mW的雙天線模塊，采用的是SI 4438內核，雙天線的設計，主要目的是加強信號的增益，增大傳輸距離和覆蓋范圍。 適用于接收環境比較復雜的地方。在發射功率一定的情況下，雙天線可以有效增加無線覆蓋面，平均帶來約3dB的訊噪比增益。通訊距離在橋上實可達3.5KM.
Silicon Labs公司的Si446x系列是高性能低電流的119MHz~1050MHz收發器，是EZRadioPRO系列中一員，包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率425MHz~525MHz,最大輸出功率+20dBm，PA支持+27dBm或+30dBm，采用(G)FSK，4(G)FSK，(G)MSK,OOK和ASK調制，數據速率從100bps~1Mbps,工作電壓1.8V~3.6V，關斷電流30nA，待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
待機電耗。

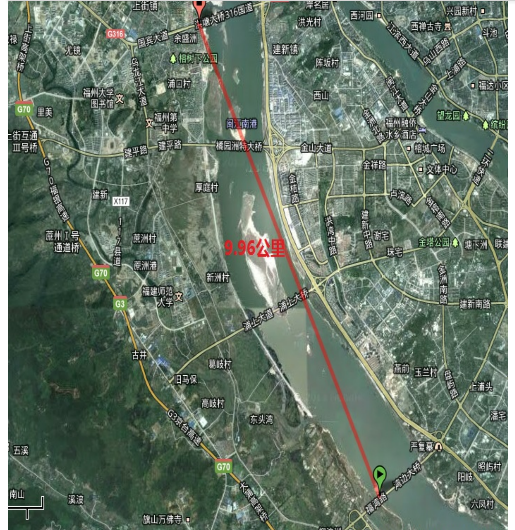

測試天氣：比較惡劣
測試環境：在江上兩座橋上
測試發送模組：EL1663_PA_1W
測試接收模組：EL1663D_A雙天線
測試頻率：434MHz
測試速率：2.4K，頻偏4.8K
側身天氣：陰轉小雨
測試溫度：18度
風力：強
測試情況：接收信號穩定
測試距離：9.96公里
信號值：70以上

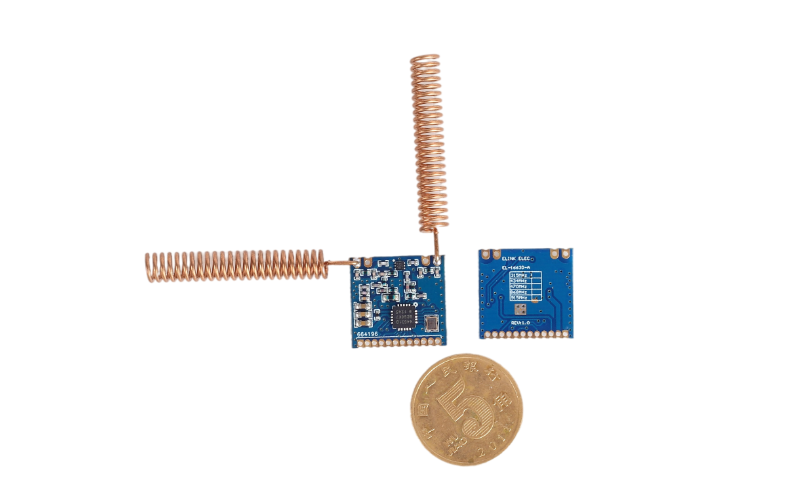

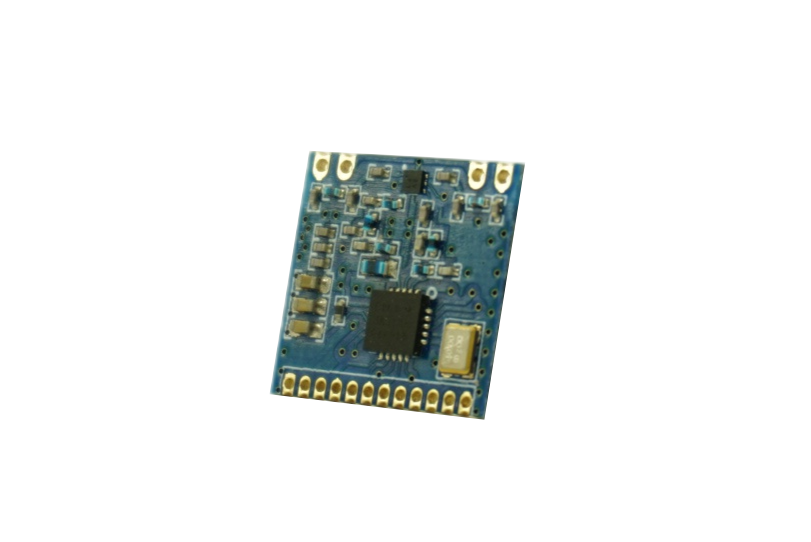

7.EL-1663D-A模組的外形圖:

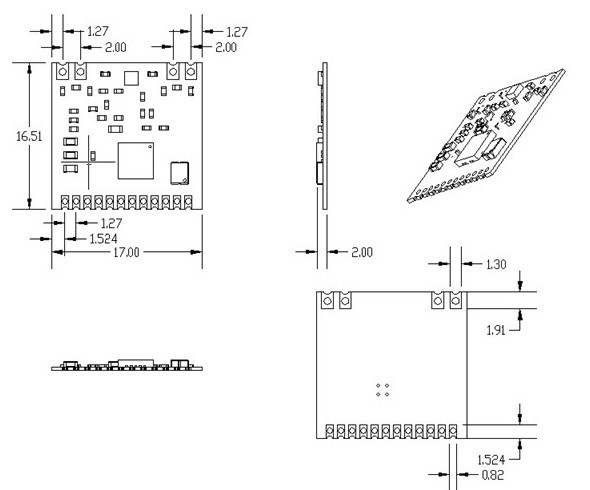

8.EL-1663D-A雙天線模組的外形尺寸圖:
9.EL-1663D-A雙天線模組的管腳定義（模塊正視）
腳位編號 | 引腳定義 | 描述 |
1 | GND | 接電源地 |
2 | VCC | 接電源正極3V~3.6V |
3 | SDN | 關閉輸入引腳。0～VDDV數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。 |
4 | nIRQ | 中斷輸出引腳 |
5 | nSEL | 串行接口選擇輸入引腳。0～VDDV數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能。 |
6 | SCK | 串行時鐘輸入。0～VDDV數字輸入。該引腳提供了4線串行數據時鐘功能 |
7 | SDI | 0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。 |
8 | SDO | 0～VDDV數字輸出，提供了對內部控制寄存器的串行回讀功能 串行數據輸入 |
9 | GPIO0 | 接IC的GPIO0(可用來測試靈敏度) |
10 | GPIO1 | 接IC的GPIO1 |
11 | NC | 懸空 |
12 | GND | 接電源地 |
13 | ANT1 | 接50歐的同軸天線 |
14 | GND | 接天線地 |
15 | GND | 接天線地 |
16 | ANT2 | 接50歐的同軸天線 |

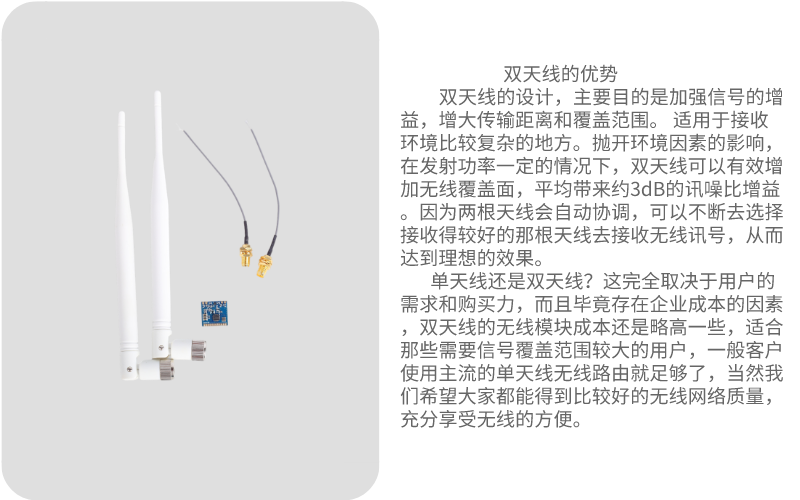

10.可選配的天線
11.定購信息
產品型號=產品類型+工作頻段+封裝形式
EL-1663D-A_433D
產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL-1663D-A_433D | 433 MHZ | 半孔貼片封裝 |
EL-1663D-A_470D | 470MHZ | 半孔貼片封裝 |
EL_1663D-A_868D | 868MHZ | 半孔貼片封裝 |
EL_1663D-A_915D | 915 MHZ | 半孔貼片封裝 |
福州易聯電子有限公司
Fuzhou ELINK Electronics Co., Ltd.
網址：http://www.elink-elec.com
郵箱：[email protected]
電話：86-591-87591000
地址：福建省福州市倉山區橘園洲工業區27
SI4463主要特性
? 頻率范圍為119 MHz ~1050 MHz
? 接收靈敏度-126dBm
? 調制:(G)FSK，4(G)FSK，(G)MSK,OOK和ASK
? 最高輸出：+20dBm；PA支持+27或+30dBm
? 功耗低:10mA/13mA RX;
? 超低電流掉電模式:30NA關機，50nA的待機
? 數據傳輸速率=100bps至1Mbps
? 快速喚醒和跳時間
? 電源為1.8V~3.6V
? 具有較好的選擇性:60 dB相鄰?fù)ǖ?；?MHz時，75dB
? 天線分集和T/R開關控制
? 高度可配置的數據包處理
? TX和RX 64B的FIFO
? 自動頻率控制（AFC）
? 自動增益控制（AGC）
? 低BOM
? 電池低電壓檢測
? 溫度傳感器
? 20引腳QFN封裝
? 符合IEEE802.15.4g
? FCC 90 Mask D，F(xiàn)CC15.247，15.231，15.249，ARIB T-108，T-96等
? ETSI I類運行SAW
SI4463與SI4432的比較
EL1663B_PA_1W, EL_1663D_A,EL4432_100MW 做個簡單的參數對比
參數 | EL1663B_PA_1W | EL_1663D_A | EL4432_100MW |
頻率范圍 | 119~1050MHz | 119~1050MHz | 240~960MHz |
接收靈敏度 | -126dBm | -126dBm | -121dBm |
發射功率 | 30dBm | 20dBm | 20dBm |
關機電流 | 30nA | 30nA | 50nA |
待機電流 | 50nA | 50nA | 800nA |
接收電流 | 10.0mA | 10.0mA | 18.5mA |
發射電流 | 300MA | 75MA | 85MA |
DATA速率 | 0.123~1M | 0.123~1M | 0.123~256K |
距離 | 10000米 434M 2.4K下 | 3500米 434M 2.4K下 | 2300米 434M 2.4K下 |
屏蔽蓋 | 有 | 無 | 無 |
